带密封金属件涂装难？水性低温烤漆来破局

导读

在工业涂装领域，一个长期被主流高温体系忽视的细分市场，正成为决定高端制造可靠性的关键战场。这里不是常规的钢结构或普通钣金，而是指那些装配有橡胶密封圈、硅胶垫、工程塑料部件或预涂密封胶的精密金属组件——从汽车油底壳、液压阀块到液压千斤顶。

传统认知中，烤漆几乎与140℃以上的高温划上等号，因为只有足够的热能才能驱动树脂的交联，达成理想的硬度、附着力和耐化学品性。然而，这套行之多年认知，在面对上述热敏复合部件时，瞬间崩塌。高温烘烤会导致密封材料软化、老化、变形乃失效，直接破坏产品的密封性能和结构完整性。

这意味着，整个行业面临着一个尖锐的困境：

优异的涂层性能 × 严格的热承载上限（通常≤120℃） × 环保的工艺（水性化），三者似乎无法在同一条生产线上共存。

你无法为了涂层性能而牺牲部件功能，也无法为了迁就低温而接受涂层防护性的降级，更不可能为了简化工艺而重回溶剂型的老路。这个三角，长期将大量精密部件挡在高质量环保涂装的大门之外，迫使它们使用性能妥协的自干漆或工艺复杂的双组分涂料，在防腐性、生产效率和VOCs排放之间艰难取舍。

但真正的技术突破，往往都出现在要求特别苛刻的涂装应用场景里。

就拿敦普牌水性低温烤漆（型号：SZQM718 ）来说，它的厉害之处可不光是把烘烤温度降下来这么简单。它的核心是针对低温环境，重新设计了一整套涂料体系—— 不是在原来高温涂料的配方上简单删减成分，而是从基础的配方设计阶段就开始规划，专门为 80℃—120℃的有限热量，量身打造了一套全新的树脂合成、交联成网，还有漆膜成型的同步反应流程。

一、技术破局：不是降标准，而是重构低温下的交联逻辑

传统高温烤漆（如氨基烤漆）依赖高温提供剧烈的分子运动动能，促使树脂的羟基（-OH） 与氨基树脂的烷氧基（-OR） 发生缩合反应。当温度不足时，反应动力学缓慢，交联密度低，导致漆膜软、不耐磨、耐腐蚀差。

而敦普水性低温烤漆的突破点，就是跳出了这种温度不够就不行的老路。通过体系化设计，在低温下完成高性能交联：

1. 树脂分子结构的设计：

采用特殊改性的水性丙烯酸分散体或水性环氧酯。这些树脂并非被动等待高温，其分子链上预先接入了高反应活性的官能团，如环氧基、噁唑啉基或封闭型异氰酸酯。这些基团在较低温度下（如80℃起始）便能开环或解封，与配套固化剂发生反应。

2. 催化-交联双引擎驱动：

体系内引入了低温催化剂。它不像传统催化剂仅仅是加速，而是在特定低温窗口（如90-110℃）扮演反应开关和定向引导的双重角色，确保有限的能量被用于构建致密的三维交联网络，而非无效消耗。

3. 水性体系特有的成膜协同：

水的蒸发潜热高，但在敦普水性低温烤漆的配方中，通过成膜助剂与挥发速率梯度的精密设计，确保水分在预热阶段（40-60℃）逸出，为后续的化学交联反应腾出空间并形成初凝膜，避免因残留水分导致交联不完整或起泡。

结果：在100℃±10℃、20-30分钟的温和烘烤条件下，水性涂料涂层不仅能实干，更能形成与高温（160℃以上）烤漆相媲美的交联密度。这直接转化为漆膜的硬度和韧性兼备：铅笔硬度可达H-2H，同时耐冲击性≥50kg·cm，并能通过≥500小时的耐盐雾测试，平衡了对金属底材的附着力和对后续装配、运输中机械应力的耐受性。

二、场景深化：在热禁区中构建可靠防护体系

理论的优势，需在严苛的应用场景中验证。以下是三个典型的热禁区案例，揭示了敦普水性低温烤漆如何系统性解决问题：

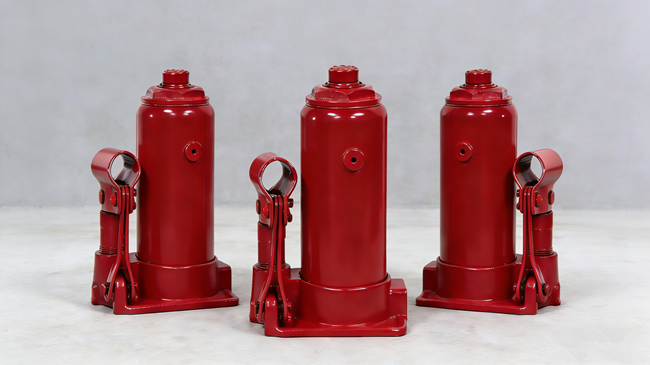

案例一：液压千斤顶缸体与活塞杆的一体化低温涂装

痛点：千斤顶的缸筒内壁和活塞杆表面需要同时满足优异的耐磨、防锈和低摩擦系数要求。其结构上已装配有聚氨酯密封圈和防尘橡胶套等热敏部件。传统高温烘烤会加速橡胶老化，导致密封失效和液压油泄漏。

敦普水性涂料解决方案：

针对这一复杂需求，敦普水性低温烤漆采用了创新的单组份一体化体系设计。与需要分别施工底漆和面漆的双组份体系不同，该产品通过单一涂层即可实现多重防护功能：

1. 工艺简化：单组份体系省去了双组份涂料所需的配比与熟化流程，施工更简便。在 80-100℃、20-30分钟的温和烘烤条件下即可固化，远低于密封件的耐热限制点。

2. 性能集成：独特的配方在低温下能同时对铸铁或合金钢底材形成强附着力，并构建出兼具高硬度（可达H-2H）、优异耐磨性和低摩擦表面的漆膜。其耐盐雾性能可满足严苛的防腐要求。

价值重构：单组份体系不仅避免了因高温烘烤破坏密封件的风险，更通过简化涂装工艺，提高了生产效率和涂层一致性。千斤顶制造商得以在不拆卸核心部件的前提下，为千斤顶关键部位提供可靠的一体化防护，从根本上保障了产品的长期承压可靠性与密封耐久性。

案例二：汽车发动机油底壳（带密封胶）的在线涂装

痛点：铝合金油底壳在涂装前，其与发动机缸体接合的法兰面已预先涂布了湿性聚硅氧烷密封胶。若采用传统电泳或高温烤漆，高温会使未固化的密封胶提前硫化或流淌，污染漆膜并破坏密封线。

敦普水性漆解决方案：

1. 低温兼容：敦普水性低温烤漆的烘烤窗口（如110℃，15分钟）远低于该型密封胶的固化温度（通常>130℃），烘烤后密封胶仍保持预设的黏性和形状。

2. 附着与耐油：专门设计的配方对硅烷处理的铝合金具有优异湿附着力，并能在低温下形成高度交联的致密漆膜，长期耐受发动机机油、冷却液的浸泡，耐机油性（150℃，240h）无软化、脱落。

价值重构：实现了先涂胶，后涂装的工艺流程。避免了涂装后二次涂胶的问题，确保了发动机关键的密封界面——油底壳接合面的清洁与可靠，满足了汽车主机厂对零缺陷和在线节拍的要求。

案例三：工程机械液压阀块集成单元的防护

痛点：液压阀块作为主要部件，内部集成了众多橡胶O型圈、尼龙阀芯、塑料电磁线圈。阀块表面需要防锈、耐液压油和耐刮擦的涂层，但整体不能承受高温烘烤。

敦普水性漆解决方案：

1. 系统防护：采用单涂层或薄层双涂层体系，如敦普水性环氧低温防腐漆，在80-95℃下即可固化。

2. 综合性能：漆膜不仅能抵抗HF-46等液压油的长期侵蚀，其较低的固化温度和热应力，对阀块内部的孔道结构和已安装的非金属密封件零干扰。

价值重构：涂装从部件制造后道工序前置为集成单元封装前的一道防护工序。在保证复杂集成系统内部元件的前提下，为整个阀块单元提供了终身的、可靠的腐蚀防护，提高了工程机械液压系统的野外作业耐久性。

三、超越涂层：水性低温烤漆驱动的生产系统进化

敦普水性低温烤漆的应用，其价值不止于解决了一个技术难题，更在于它作为一种赋能技术，触发了制造生产系统的正向进化：

1. 能耗与碳减排的直接优化：将烘烤温度从普遍的160-180℃ 降到100℃左右，直接减少烘道加热能耗约35%-50%。

2. 生产流程的简化与融合：使得总成涂装成为可能。像千斤顶、油底壳这类产品，可以在完成所有内部零件（包括热敏件）装配后，再进行整体涂装，避免了拆装带来的质量风险和效率损失。

3. 材料选择范围的解放：工程师在设计产品时，不再因涂装高温而忌惮使用性能更优的特种工程塑料、橡胶或粘合剂，为产品创新打开了更大的材料学窗口。

结语：

回顾工业涂装史，对热敏部件的处理长期处于妥协状态——要么牺牲涂层性能，要么承受复杂的装配顺序和风险。水性低温烤漆技术的成熟，标志着涂装从一种普遍适用的热加工，进化为一种可调控的界面能量工程。

未来，谁能更好地在有限热能下构建出强大的分子防护网，谁就将掌握下一代高端绿色制造的钥匙。这不仅是敦普水性低温烤漆已经踏上的道路，也是整个行业向绿色进化的重要方向。
